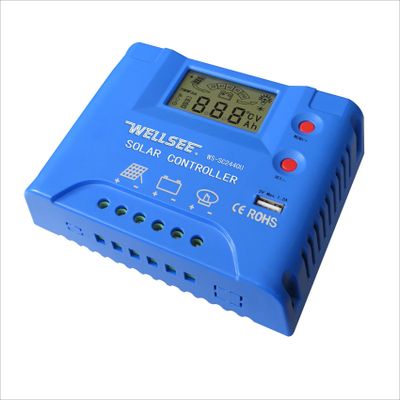

СОЛНЕЧНЫЙ КОНТРОЛЛЕР SC2440U 20A 12/24V

Солнечный контроллер серии С является трехступенчатым. Применяется в Солнечной фотоэлектрической системе, которая координирует работу солнечных панелей и аккумуляторной батареи. Этот контроллер отличается от других солнечных контроллеров трехступенчатой функцией зарядки, которая может полностью зарядить аккумуляторную батарею, а также обладает более обширными функциями защиты, чтобы солнечная система могла работать эффективно и безопасно.

Трехступенчатый режим зарядки (12В в качестве примера)

1.Постоянный ток полной зарядки: непосредственно заряжает аккумуляторную батарею с помощью постоянного тока, выходные характеристики напряжения до 13.7 В (могут быть настроены вручную)

2. Постоянный многоступенчатый заряд: управляется ШИМ, напряжение батареи поддерживается на уровне 13,7 В, пока ток заряда меньше напряжения постоянного тока с плавающим зарядом

3. Плавающий заряд: контролируется с помощью ШИМ, держит ток заряда в плавающем состоянии, пока напряжение батареи не поднимется до 14.2V, тогда зарядка закончится.

 Если напряжение аккумуляторной батареи выше самого низкого напряжения защиты, система перейдет к стадии плавающего заряда автоматически для предотвращения частой перезарядки; если напряжение аккумуляторной батареи ниже самого низкого напряжения защиты, система перейдет в режим зарядки трехступенчатой.

 Контроллер серии С - трехступенчатый контроллер заряда применяется ко всем типам солнечных панелей и свинцово-кислотных аккумуляторных батарей (для других типов батарей могут быть установлены зарядки кривой в соответствии с требованием заказчика), MCU (микро контроллер обработки) имеет ШИМ (программу широтно-импульсной модуляции). Это может обеспечить быстрые и лучшие зарядное напряжение и ток от солнечной панели в соответствии с различными типами батарей и питания панелей.

Функции:

Интеллектуальный трехступенчатый режим зарядки: постоянный ток заряда → постоянное напряжение и ограниченный зарядный ток → тока с плавающим зарядом.

1. Процессор управления, ЖК-дисплей

2. Автоматическое распознавание входного напряжения (применимо к различным типам батарей длительного пользования)

3. Микро контроллер обработки, программа широтно-импульсной модуляции

4. Датчик температуры для зарядки аккумулятора

5. Защита от обратной зарядки аккумулятора

6. Защита от перегрузки

7. Защита от перезаряда

8. Защита от короткого замыкания

9. Защита от обратного разряда

10. Защита от переплюсовки при подключение аккумуляторной батареи

11. Защита от молнии

12. Защита от низкого нарпяжения
