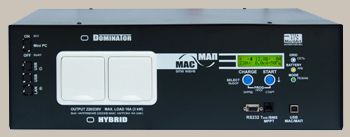

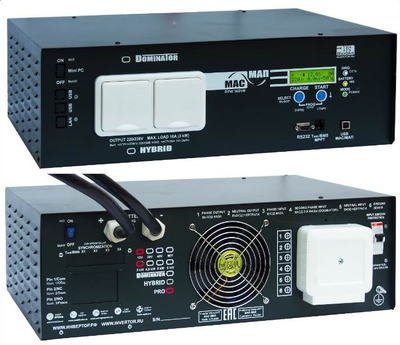

(ИБП) 20 КВТ. 48В /MAP-PRO/ /MAP-HYBRID/ /MAP-DOMINATOR/

 Инвертор представляет собой многофункциональный преобразователь постоянного напряжения (инвертор напряжения) аккумуляторной батареи 12/24/48В в переменное напряжение 220В с частотой 50Гц, с функцией мощного заряда АКБ, и предназначен для питания различных потребителей электроэнергии (электроинструмент, бытовые электроприборы, радиоаппаратура и т.д.).

Инвертор - это хорошее решения для организации бесперебойного питания при аварийных отключениях в электросетях.

Если же электричества нет вообще, то совместно с бензо/дизель/газо генератором, прибор с несколькими АКБ (например 4 или 6 шт по 200АЧ) может служить источником автономного электричества с очень высоким КПД. Генератор будет включаться лишь изредка, раз в несколько суток (для подзарядки АКБ), а электричество в наличии будет постоянно. А значит обеспечена тишина, чистый воздух, длительный ресурс генератора и малый расход топлива.

Функции аппарата

Отображение напряжений, токов, режимов работы и др. на ЖК экране.

Регулируемая четырёхступенчатая система заряда любых аккумуляторов, с термокомпенсацией

Наличие байпаса (автоматическая трансляция 220 В).

Точная подстройка значения выходного напряжения, с возможностью установки его величины по желанию пользователя (в режиме генерации напряжения от МАП).

Возможность, по желанию пользователя, менять пороги напряжений начала/конца заряда.

Расчёт падения напряжения на проводах к АКБ в зависимости от тока и соответствующая корректировка напряжения

Возможность связи с другими устройствами по шине I2C для их корректной совместной работы (солнечные контроллеры КЭС, BMS для литий-железофосфатных АКБ и др)

Отличия модели МАП-PRO от  МАП-HYBRID

Первый российский гибридный инвертор МАП HYBRID с мощностями от 1.3 до 20 кВт представляет собой гибрид привычного батарейного (аккумуляторного) инвертора с сетевым инвертором. Т.е. он умеет не только переключаться на аккумуляторы и вырабатывать от них 220 В в случае исчезновения в сети 220 В, но и приплюсовывать свою энергию (которая может, например, поступать от солнечных панелей) к энергии домашней электросети 220 В. Или, при соответствующих настройках, даже выдавать энергию 220 В наружу, во внешнюю промсеть.

1. МАП SINE HYBRID умеет синхронизироваться с сетью 220В (или с электрогенератором) и, при необходимости (например, при превышении потребляемой от сети/генератора мощности), не переключаться на генерацию 220В от АКБ, а добавлять энергию от АКБ к энергии от сети. Это намного лучше, т.к. процесс происходит плавно, добавляется именно столько, сколько не хватает. В итоге, в целом, нагрузка на АКБ идёт многократно ниже, что позволяет использовать такую добавку намного дольше, чем, если бы вся нагрузка полностью переключалась бы на генерацию от АКБ.
2. Умеет добавлять энергию от альтернативных источников энергии (солнечные панели, ветрогенераторы) в домашнюю сеть, как с использованием АКБ (полностью или частично), так и не задействуя АКБ (АКБ всё равно нужны, т.к. МАП без них не работает, и в случае отключения в сети 220В, они потребуются, но т.к. они не задействуются, срок их службы не уменьшается).
3. Может направлять вырабатываемую энергию от альтернативных источников, в промышленную сеть (если установлен электросчётчик, который умеет вычитать показания при обратном направлении токов). К таким счётчикам относятся, например, счетчик старого типа, с колёсиком СО505 (без значков + и о на нём). В случае «продажи» энергии в сеть, счётчик будет крутиться в обратном направлении. Существуют и электронные варианты подобных счётчиков для трёх фаз. Напомним, что для подобного подключения (продажа обратно в сеть), необходимо получить соответствующее разрешение.

Отличия модели МАП-HYBRID от МАП-DOMINATOR

1. МАП DOMINATOR умеет синхронизироваться не только с сетью 220В (или с электрогенератором) но и параллельно между другими инверторами МАП DOMINATOR (до 10 шт параллельно). Это может быть полезно для постепенного наращивания мощности и повышения отказоустойчивости системы.

2. МАП DOMINATOR умеет синхронизироваться и в трёхфазную систему. Т.е. на каждую из трёх фаз можно подключить от 1 до 9 МАП DOMINATOR. Таким образом, рекордная максимальная мощность одной трёхфазной системы построенной на МАП DOMINATOR 48 В 20 кВт (10 шт х 3 Фазы, всего 30 шт.), может составить до 600 кВт.

3. МАП DOMINATOR имеет встроенный микрокомпьютер (который, вместе с написанным для него ПО, образует комплекс ПАК Малина), представляющий собой автономный Web-сервер, построенный на базе микроПК с операционной системой Linux. МикроПК собирает необходимые данные с МАП и солнечного MPPT контроллера КЭС (достаточно наличия хотя бы МАП или солнечного контроллера) и выводит их в формате, поддерживаемом любым Web-браузером на любой платформе. При включении в локальную сеть пользователь может производить мониторинг/управление с любого устройства, подключенного к данной сети, будь это ПК, телефон или планшет с любой операционной системой. При соответствующем подключении устройства к Internet мониторинг/управление можно осуществлять с любого устройства, подключенного к Internet.
МикроПК с ПО (ПАК Малина) обладает функционалом Монитора АКБ по измерению реальной текущей ёмкости АКБ, а так же дополнительной возможностью отключения генерации 220 В инвертором МАП при падении ёмкости АКБ до заданного уровня, т.е. при определенном % глубины разряда.
Подключение к сети микроПК осуществляется с помощью 10/100 Ethernet порта.
МикроПК имеет также возможность подключения к нему USB модема и умеет осуществлять контроль и управление МАП с помощью СМС сообщений.

4. МАП DOMINATOR оснащён дополнительными реле для управления генераторами с входом для сухих контактов или управления иными устройствами. В том числе дистанционно, с помощью встроенного микрокопьютера по сети, или с помощью сотового USB-модема.
Так же МАП DOMINATOR, помимо RS232, имеет вход USB.

5. МАП DOMINATOR рассчитывает падение напряжения на проводах к АКБ в зависимости от тока и производит соответствующую корректировку напряжения.

Отличия трехфазного комплекса МАП

1. Три инвертора модификации МАП HYBRID, оснащённых дополнительными платами сопряжения (сетевыми платами), смогут работать синхронно с 380 В (3х220 В), т.е. они образуют трёхфазный комплекс. Также трехфазный комплекс можно построить на трёх инверторах мап Dominator.
2. Трёхфазный комплекс работает с одним массивом АКБ, напряжением 12, или 24 или 48 В.
3. Цена трёхфазного комплекса складывается из суммы цен стандартных инверторов МАП HYBRID или МАП DOMINATOR.
